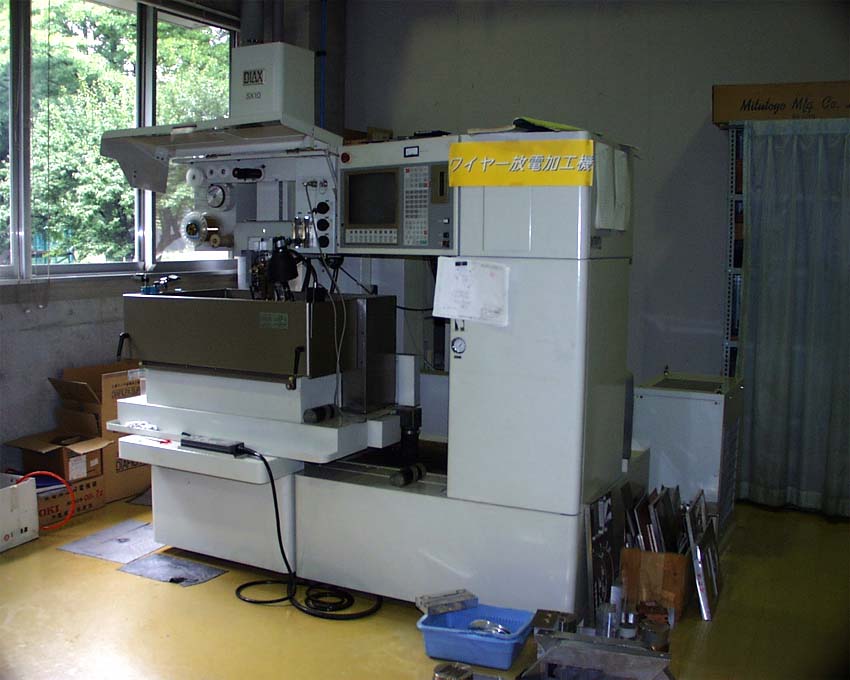

ワイヤ放電加工機　SX10 三菱電機株式会社
ワイヤ放電加工は、細いワイヤ電極(φ0.07、0.2mm、黄銅線：現在マシンショップ使用中)を工作物に近づけ、ワイヤ線を包み込むように絶縁抵抗の大きい水を流し、ワイヤ電極と工作物間に電圧をかけて、放電を行わせる。 　この放電により、ワイヤ電極と工作物を、局部的に溶融状態まで熱すると同時に、ワイヤ周辺の絶縁水も急膨張させ、局部的な爆発状態をつくる。 　この爆発力により、溶かされた金属部分は水中に吹き飛ばされる。そして、凹みの出来た工作物とワイヤの表面は、絶縁水よって冷却される。 　こうした放電と金属除去が毎秒数万回〜数百万回繰返し行われる。これにより、工作物表面は徐々に大きな凹みに拡大し、この拡大速度にあわせてワイヤ電極を移動させると、それに沿った溝が出来あがる。
機械本体仕様
テーブル寸法	長さ　590mm　×　幅　514mm
運動範囲	左右（Ｘ軸）　　350mm 前後（Ｙ軸）　　250mm 上下（Ｚ軸）　　220mm
制御装置	入力最小指令単位　　　　　0.0001mm 入出力インタフェース　　　RS232C
